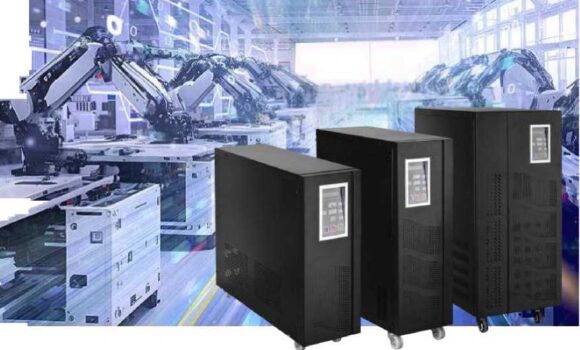

Источники бесперебойного питания (ИБП) серии 11-G, работающие на линейной частоте

Главная / Оборудование / Устройства и системы бесперебойного питания / G серия / Источники бесперебойного питания (ИБП) серии 11-G, работающие на линейной частоте

Обзор продукта

ИБП серии 11-G l-30 кВА (однофазный вход/однофазный выход) — это высокопроизводительный онлайн-ИБП с синусоидальной формой выходного сигнала, предназначенный для высоконадежных сетевых нагрузок. Он подходит для сетевых помещений, небольших интеллектуальных устройств и точных приборов, особенно в жестких условиях. Дополнительно: разделительный трансформатор, внешнее зарядное устройство, адаптер SNMP.

Применение

Сетевые центры, серверные кластеры, телекоммуникации, банковские системы, больницы, финансы, управление промышленными процессами, маршрутизаторы, коммутаторы, офисная автоматизация и т.д.

Ключевые особенности

Интеллектуальное управление батареями для продления срока службы батареи.
Функции защиты обеспечивают высокую стабильность и надёжность.
Передовые технологии цифрового управления.
Удобный интерфейс пользователя: ЖК-дисплей + светодиодный экран и сетевое управление для упрощения мониторинга.

Модель

1101GS

1102BS

1103GS

1104G/GS

11D6G/GS

1108GS

11103S

1115GS

1120GS

1130GS

Мощность

1 кВА

2 кВА

3 кВА

4 кВА

6 кВА

8 кВА

10 кВА

15 кВА

20 кВА

30кВА

Вход переменного тока

Входное напряжение (В)

Однофазный 160-275 (опционный AVR: 11 0-300)

Входная частота

50(60) Гц ±5%

Вход байпас

Диапазон напряжений

Однофазный 160-275 VAC (опционный AVR: 11 0-300 VAC)

Диапазон частот

50(60) Гц ±5%

Макс, текущий | max

6A | 12A | 18A | 24A | 34A | 45A | 56A | 82A | 160A

Выход переменного тока

Выходное напряжение

Однофазный 220VAC

Выходная частота

50(60) Гц

Регулирование напряжения

±1%

Диапазон частот

±0,5% (когда утилита выходит из строя)

Форма выходного напряжения

Чистая синусоида

Коэффициент мощности

0.8 (задержка) (опционально 0.9)

Коэфициент нелинейных искажений выходного напряжения

<3% (линейная нагрузка)

Временная реакция

Изменение напряжения на 3% (100% нагрузка при включении/выключении)

Батарея

Напряжение батареи

48VDC опционно 192VDC) | 192VOC

Тип батареи

свинцово-кислотная батарея

Время перезарядки

8-10 часов 90%

Сигналы тревоги

Сбой в работе

Сигнал звучит раз в 4 секунды

Аномальная работа

Сигнал звучит раз в 4 секунды; Светодиод горит

Разрядка батареи

Зуммер пищит раз в секунду; Горит светодиод при низком заряде батареи

Перегрузка

Индикатор перегрузки включён; Непрерывный зуммер

Неисправность ИБП

Включен индикатор неисправности; Непрерывный зуммер

Внутренняя защита

Батарея

Автоматическое отключение при низком уровне батареи; автоматический перезапуск при восстановлении сети; Защита на автоматических выключателях

Перегрузка

110%: нормально; 125%: переключение на байпас через 10 минут; 150%: после 1 минуты; >150%: после 200 мс; Автоматическое восстановление при возвращении нагрузки к норме

Перегрев

Внутренняя температура > 85°C: автоматическая передача на обход

Выходное короткое замыкание

Ограничение тока; автоматическое отключение; Защита на автоматических выключателях.

ИБП аномальный режим

Автоматически переключится на байпас; Нагрузка, питаемая от сети.

Фильтр шума

10-100 кГц @ 40 дБ; 100 кГц-100 МГц @ 70 дБ

LED панели управления + LCD

ЖК-дисплей

Состояние ИБП; входное/выходное напряжение; входная/выходная частота; напряжение батареи; выходная нагрузка (%); температура инвертора

Индикатор низкого заряда батареи

Включено, когда напряжение батареи низкое

Индикатор перегрузки

Включено при перегрузке

Индикатор неисправности

Когда возникает неисправность

Статус ИБП

Утилитарный режим; Режим батарейки; Инвертор; Обход; ИБП аномальная работа

Стандарты безопасности

Безопасность

GB4943

EMI

IEC62040-2, GB7260.2

EMS

IEC61000-4-2-5, GB/T 17626.2-5

Окружающая среда

Рабочая температура

-10~50°C

Относительная влажность

20-90% относительной влажности (без конденсации)

Высота над уровнем моря

< 2000 м (снижение мощности на 2% на каждые +500 м)

Уровень шума на расстоянии 1 м (дБ)

<55дБ

Физические характеристики

Типоисполнение (I/O)

Напольный блок

Чистый вес (без батарейки),^

63 | 75

68 I 75

110

115 I 150

200

245

Габариты (ШхГхВ)

200*530*460

200*620*540

230*580*550

230*580*700

310*590*670

435*680*900

435*680*1000

Другие

Общая эффективность

>85% (по выбору 90-95%)

Время передачи

0 мс

Порт связи

RS232 (поддерживается внешняя SNMP-карта); опциональные сухие контакты RS485 и DB9

Примечание

Доступны дополнительные опции: входной разделительный трансформатор, защита от перенапряжения, входное напряжение 220 В переменного тока / выходное напряжение 110 В переменного тока или входное напряжение 110 В переменного тока / выходное напряжение 220 В переменного тока, нестандартные специальные версии и медицинские ИБП.
